装机案例:i5-13490F配RTX4070华硕天选BTF背插白色海景房主机

2023-12-16 12:24:54 0 187

随着DIY的不断发展,如今装机除了性能要足够强之外,外观的美观度同样也是不可或缺的一部分。为了追求视觉上的效果,玩家们会严格挑选自己的硬件,而厂商们也在不断研发相应的产品,比如华硕就有推出自己的BTF背插方案。和传统的装机接线方式不同,BTF背插方案会把主板的接口放置在背面,而显卡则是把供电线材变成了和PCIe接口一样的金手指和插槽。与之对应的,BTF背插方案也是需要机箱来提供支持,所以想要体验背插系统的话,装机的时候还是得花点心思来挑选搭配才行。最近,刚好装了一套背插的海景房主机,今天就给大家来分享一下。

一、电脑配置清单:

先来看一下这次的电脑配置清单,如下。

组装电脑配置清单推荐
配件名称 品牌型号 参考价格
处理器 intel酷睿i5-13490F(盒装) ¥1299
散热器 先马XW360-Plus无扇版 白色(2.8英寸IPS屏) ¥659
主板 华硕TX GAMING B760-BTF WIFI 天选背插主板 D5 ¥1699
内存 阿斯加特DDR5 6800MHz 32GB(16GB*2) RGB灯条-吹雪联名款 ¥999
固态 威刚XPG 翼龙S50 Pro 1TB M.2 NVMe固态 ¥389
显卡 华硕 TX GAMING RTX4070-O12G BTF显卡 白色 ¥4999
机箱 先马 元境界 白色 ¥349
电源 先马 黑洞750W ATX3.0白色 ¥499
风扇 联力的三代积木风扇白色 7把 ¥1155
显示器 用户自选
参考价格 12047元
装机之家QQ或者微信:80062824咨询电脑配置

注:硬件价格仅供参考,价格会随着行情变化而变化。

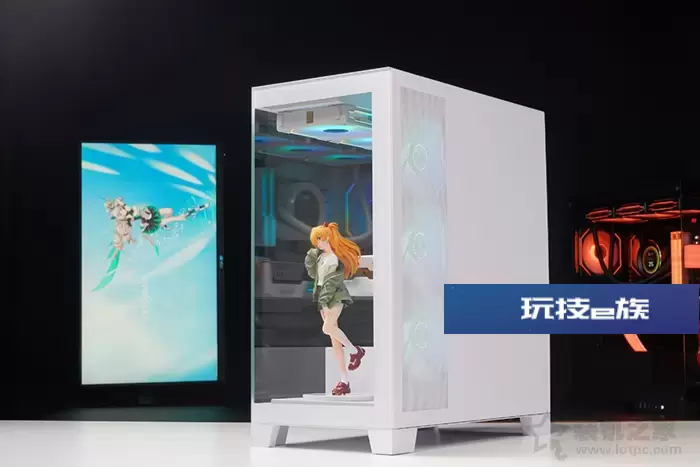

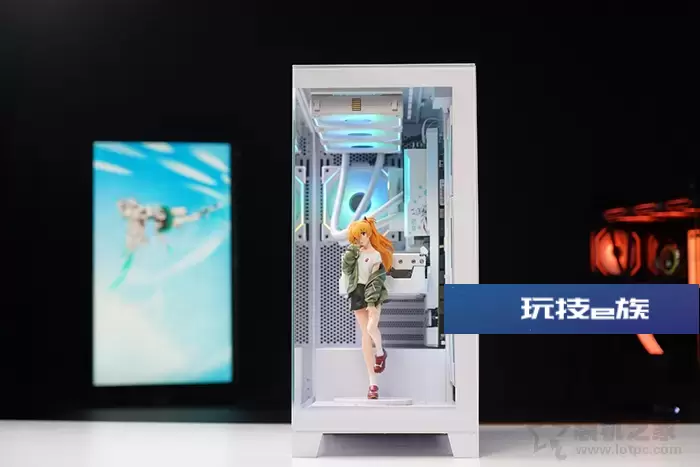

二、装机效果展示

装机示例:i5-13490F配RTX4070华硕天选BTF背插白色海景房主机

装机示例:i5-13490F配RTX4070华硕天选BTF背插白色海景房主机

装机示例:i5-13490F配RTX4070华硕天选BTF背插白色海景房主机

装机示例:i5-13490F配RTX4070华硕天选BTF背插白色海景房主机

三、平台硬件一览

首先是CPU的部分,我们选择了英特尔的酷睿i5-13490F处理器,这款处理器是特供的版本,它有6个P核+4个E核的10核16线程规格,睿频可达4.8GHz,L3缓存增加到了24MB,整体规格较13400F更好,游戏表现也要更加出色。

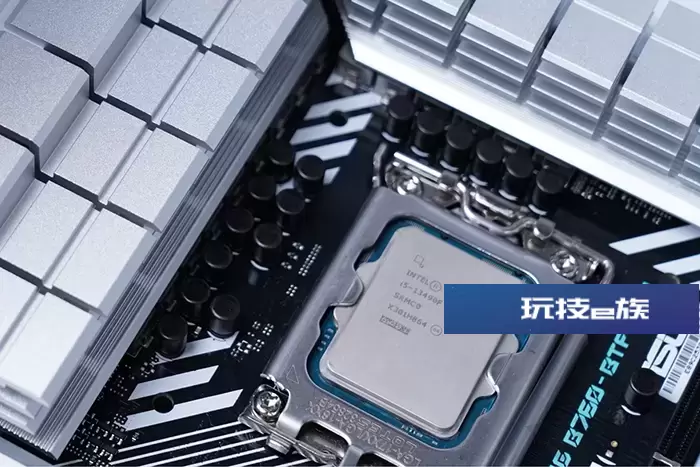

酷睿i5-13490F处理器

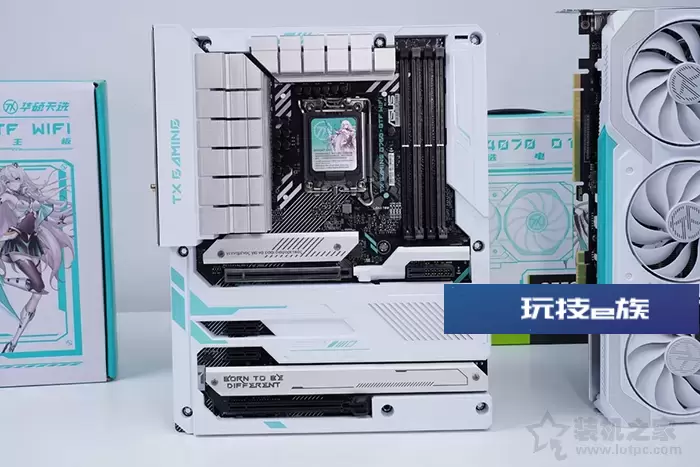

主板方面,我们选择了华硕TX GAMING B760-BTF WIFI 天选背插主板,这款主板有专门的GC-HPWR供电接口,它可以同时兼容传统以及背插两种显卡。从主板的整体外观来看,华硕TX GAMING B760-BTF WIFI 天选背插主板是标准的ATX大板规格,它使用了天选系列经典的白色+青色搭配,而供电和M.2的散热片部分则是银色,三者搭配起来是科技感十足。CPU供电方面,华硕TX GAMING B760-BTF WIFI 天选给到了12+1相的Dr.MOS供电以及8+4pin的ProCool实心针供电插座,其中供电上面覆盖了大尺寸的银色散热片,用来带酷睿i5-13490F是绰绰有余。然后是显卡和固态接口方面,华硕TX GAMING B760-BTF WIFI 天选提供了一条PCIe5.0的显卡槽和三个PCIe4.0 x4的M.2接口。

而在PCIe插槽和M.2接口之间,我们可以看到有大面积的装甲进行装饰。华硕TX GAMING B760-BTF WIFI 天选的第一条M.2接口是CPU直出,它附带有独立的散热片设计,并支持2242/2260/2280长度的固态安装。

在显卡PCIe槽的右侧,我们可以看到专门针对BTF背插系统的GC-HPWR供电接口,这个接口和12VHPWR接口一样都是最大支持600W的功率,而且它是和PCIe槽对齐的,显卡插入的时候会连同PCIe槽一起插入,免去了外接电源线的负担。

华硕TX GAMING B760-BTF WIFI 天选背插主板

在主板的I/O接口方面,华硕TX GAMING B760-BTF WIFI 天选提供有一个DP、一个HDMI、一个USB 2.0、三个USB 3.2 Gen1、一个USB 3.2 Gen2、一个USB 3.2 Gen 2×2 Type-C、2.5G有线网卡、Wi-Fi 6无线网卡SMA接口、5个3.5mm音频口以及一个S/PDIF光纤输出口,整体配置还是很豪华的。

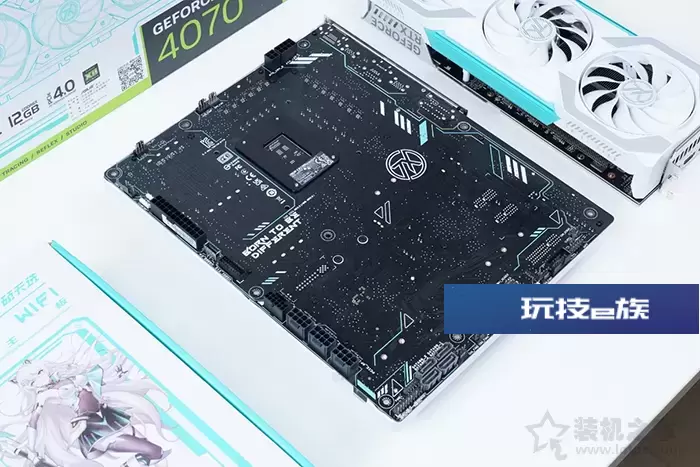

华硕TX GAMING B760-BTF WIFI 天选背插主板背面

正如,背插设计把主板的24pin、CPU 8pin、SATA以及音频、USB等各种I/O的接线座全部移到了背面这里,这样主板正面就看不到任何的线材连接,看起来就像是没有线一样。

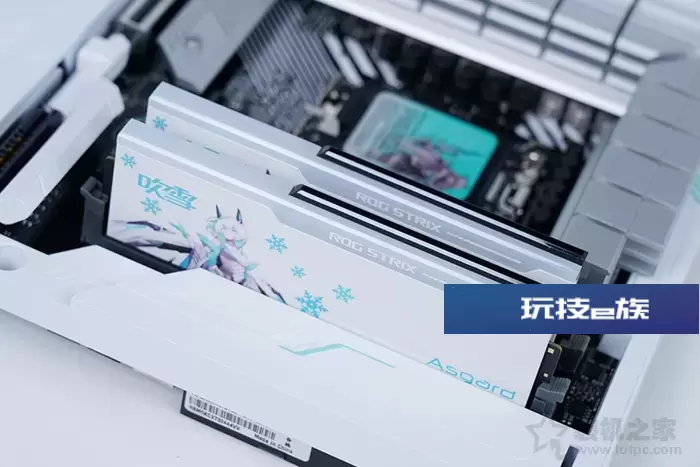

内存方面,我们拿来了阿斯加特的DDR5 6800MHz16GB*2 RGB灯条-吹雪联名款进行搭配,它的外观保持了白色与青色的搭配,马甲表面还有RO姬的形象,并支持ARGB光效。除此之外,这套内存还使用了海力士的A-die颗粒,散热马甲与金手指也是加厚的1.8mm以及30μm设计,无论是稳定性还是超频能力都足够可靠。内存装上以后,配色和主板非常搭,一体感很强。

阿斯加特的DDR5 6800MHz 16GB*2 RGB灯条-吹雪联名

显卡方面,这里使用的是华硕TX GAMING RTX4070-O12G BTF,它和主板一样保持着天选系列标志性的白色+青色搭配,散热方面是大尺寸的热管散热以及三把轴流风扇,性能方面有Ada Lovelace架构的AD104核心以及12GB GDDR6X显存加持,游戏表现可以轻松实现百帧2K高画质的效果。作为一款背插式设计的显卡,华硕TX GAMING RTX4070-O12G BTF抛弃了传统8pin或者12VHPWR接口,取而代之的是与主板对应的GC-HPWR供电接口。

华硕TX GAMING RTX4070-O12G BTF
